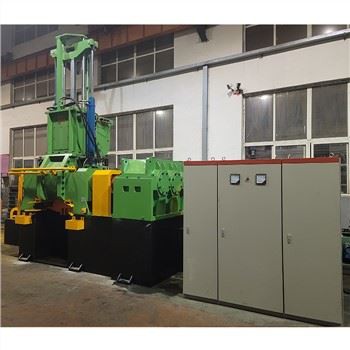

Banbury machin kawotchou mixer

Voye rechèch

Pwodwi Entwodiksyon

Deskripsyon machin

Banbury machin kawotchou mixer konsiste de machin prensipal (peze aparèy belye mouton, aparèy manje, aparèy egzeyat, aparèy bloke, elatriye), aparèy transmisyon, sistèm kontwòl elektrik, sistèm lubrification, elatriye. Kavite nan fòm "8" konpoze pa anwo belye mouton, chanm melanje, rotor ak pòt egzeyat. Gen yon pè rotor ak yon sèten fòm, rapò vitès ak wotasyon relatif nan kavite a. Konpoze an kawotchou ak lòt ajan konpoze yo manje nan pòt la manje oswa lòt ouvèti nan aparèy la manje, ak plastifikasyon oswa melanje te pote soti nan chanm nan melanje. Apre plastifikasyon oswa melanje fini, li egzeyate nan pòt la egzeyat epi li antre nan pwochen pwosesis la.

Estrikti machin ak karakteristik

Baz: Ki gen ladan baz sistèm melanje ak sistèm transmisyon.
Li soude pa plak asye ak pwofil asye, epi apre tretman chalè rkwit, li trete pa CNC wo-presizyon D, kidonk li gen bon frigidité, pèfòmans ki estab, ak estrikti mekanik ki estab pandan gwo fòs melanje.
Peze ram aparèy: Li konsiste de bwat materyèl, sistèm gid, tèt ram kondwi silenn, tèt ram, pòt materyèl, aparèy netwayaj ak kouvèti pousyè tè.
1) Bwat materyèl: Apre soude, fanm k'ap pile, polisaj ak electroplating nan plak asye, li se trete pa CNC-wo presizyon D';
2) Gid sistèm: Kat kolòn yo fiks sou sifas anwo nan bwat materyèl la, de nan yo ki se glas kolòn sifas lis pase nan gwo bout bwa a kondwi nan tèt belye mouton ekipe ak pwòp tèt ou-lubrifyan BEARINGS, ak fikse nan kat-fason fè anwo a. ak pi ba belye mouton yo kondwi stab leve, li desann, diminye echèk la nan sistèm nan peze;
3) Top ram kondwi lwil oliv silenn: Li ekipe sou tou de bò nan bwat la materyèl, atravè konvèsyon an presyon wo ak ba nan sistèm idwolik la kondwi ram nan tèt pou avanse pou pi monte ak desann reyalize fonksyon an nan peze materyèl;
4) Top belye mouton: Li adopte estrikti soude jakèt, sifas 5mm alyaj difisil apre asouvisman ak tanperaman, fini, ak Lè sa a, galvanoplastie 0.12mm epè chrome difisil mete ki reziste, ak enkruste bann kwiv mete ki reziste nan pozisyon an kontak. ak chanm nan melanje, ki se mete ak rezistans korozyon.
5) Pòt materyèl: Li adopte estrikti asye plak soude, ki se plake ak chrome difisil apre fini ak fanm k'ap pile. Ouvèti ak fèmen pòt materyèl yo kondwi idwolik.
6) Aparèy netwayaj: Sèvi ak PLC pou kontwole tan ouvèti ak fèmen nan kous lè a pou netwaye pousyè rezidyèl ki rete sou pati siperyè belye mouton an tèt la.
7) Hood pousyè: Kolekte pousyè tè a lè pòt materyèl la fèmen nan priz pousyè tè a;
Sistèm melanje: ki gen ladan chanm melanje, arbr rotor, aparèy sele
1) De moso miray ranpa a nan chanm nan devan ak dèyè yo simetrik, adopte estrikti nan jakèt kalite soude, ki ka chofe oswa refwadi pa pase mwayen an. Apre soude, trempe ak tanperaman ak plak asye 45 #, sifas sifas dite a pi gran pase oswa egal a 56HRC, 5mm epè alyaj difisil, fini D ', ak Lè sa a, plake ak chrome difisil ak epesè plis pase 0.12mm.
2) Mi bò gòch ak bò dwat yo te fè nan 45 # plak asye soude nan yon estrikti jakèt ak soude ak portant la kòm yon estrikti entegral. Apre trempe, tanperaman ak tanperaman, estrikti a se ki estab ak fòs segondè. Dite sifas sifas la se pi gran pase oswa egal a 56HRC, 5mm epesè nan alyaj difisil apre pwosesis ak fòme, ak Lè sa a, sifas la difisil chrome plating ak epesè ki pi gran pase oswa egal a 0.12mm.
3) Rotor: se de zèl tanjansyèl rotor adopte, arbr a rotor ak lam yo kre, ak chak zèl gen inlet dlo endepandan ak kanal priz ak bon efè refwadisman. Arbr rotor la fèt ak 40Cr asye, trempe ak tanperaman pa tretman chalè, sifas ak 5mm epè alyaj ki reziste, dite pi gran pase oswa egal a 56HRC, fini D ', chrome difisil sou sifas la, epesè. Pi gran pase oswa egal a 0.12mm, asire segondè dite, bon rezistans mete, gwo kapasite pote, fò anti-torsion, transmisyon lis nan arbr a rotor, wotasyon rotor lè l sèvi avèk 4 pwòp tèt ou-alignement BEARINGS.
4) de zèl rotor, chak zèl rotor adopte yon estrikti dekale nan zèl long ak kout, de rotor yo ki gen menm estrikti a ak menm direksyon wotasyon yo respektivman depale deplase nan yon rapò vitès nan 1: 1.16, pou pèmèt materyèl la fòme plizyè konpoze. koule anba presyon belye mouton an tèt la pou fè mouvman wotasyon ki gen fòm S nan diferan direksyon sou aks respektif yo. Tou de chanm melanje a ak arbr rotor la sifas ak alyaj ki reziste, epi diferans ki genyen ant zèl arbr rotor ak miray ranpa a nan chanm lan mete nan 4mm, kidonk materyèl la ka konplètman extrudée, taye ak melanje pou satisfè kondisyon pwopriyete fizik la. byen vit, ak materyèl la pa kite kwen mouri nan chanm nan melanje reyalize efè a pi bon melanje ak dispèse.
5) refwadisman rotor la adopte sistèm refwadisman sikilasyon fòse. Mwayen arbr rotor la se estrikti kre, epi yo mete yon tiyo dlo refwadisman asye pur nan mitan an. Fen ekstèn tiyo dlo a konekte ak jwenti rotary, ak fen enteryè konekte dirèkteman ak sant arbr rotor, twou rezèv dlo inlet chak zèl ap koule nan direksyon twou drenaj la, konsa pou reyalize efè refwadisman. . Gen yon kouch ant zèl rotor la ak nwayo arbr a (epesè miray la nan kavite enteryè zèl rotor la se 30mm), se konsa ke dlo frèt andedan zèl rotor la ka ase echanj chalè a ak konpoze kawotchou a reyalize bon an. efè refwadisman.
6) Machin nan adopte idwolik opere sele presyon ekstèn, bag la dinamik se te fè nan materyèl alyaj Titàn ak dite segondè Pi gran pase oswa egal a 85HRC, ak bag la estatik se te fè nan 10-1 materyèl kwiv, se konsa ke bag la estatik se fasil demonte ak ranplase, ak bag yo dinamik ak estatik itilize lwil oliv wilaj. Presyon espesifik sele a se reglabl ak sele a se serye. Nou ka asire durability alontèm ak pèfòmans ki estab nan bag la dinamik.
